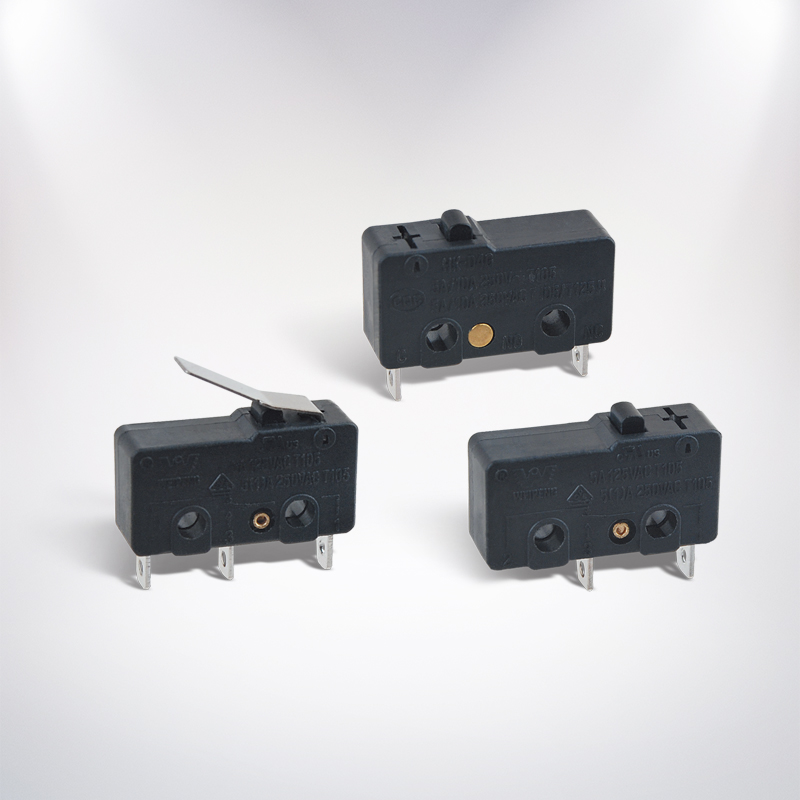

마이크로 스위치 5a 125 250v

마이크로 스위치 5a 125 250v125V AC 및 250V AC의 지정된 작동 한계에서 최대 5a까지 전기 회로를 켜고 끄는 데 사용되는 작은 스냅 동작 스위치입니다. 일반적으로 전자 기기, 제어 시스템, 자동 판매기, 사무 기기, 문 및 커버, 가전 제품 등에 사용됩니다.

기존 정격 외에도 부하 유형, 액추에이터 유형, 힘, 단자 구성, 치수 및 환경 조건이 구성 요소 사용 계획에 적합한지 확인하십시오.

5A 125/250VAC는 무엇을 의미합니까?

"5A 125/250VAC"라는 명칭은 일반적으로 제조업체가 권장하는 적절한 부하와 함께 사용할 경우 스위치가 125V AC 또는 250V AC의 전압에서 최대 5A를 관리할 수 있음을 나타냅니다.
이 사양은 일반적으로 저항 부하에 적용됩니다.

모터, 솔레노이드, 압축기, 램프, 변압기 및 전자 전원 공급 장치와 같은 장치에서는 높은 돌입 전류 또는 전기 아크가 발생할 수 있습니다. 그러한 경우에는 부하 등급이 다른 장치를 사용하거나 적절한 억제 장치를 적용해야 할 수도 있습니다.

이는 AC 등급을 나타냅니다. 그러나 이는 스위치가 125VDC 또는 250VDC에서 사용하도록 승인되었음을 보장하지 않습니다. 계속 진행하기 전에 항상 할당된 데이터시트에서 고유한 DC 등급을 찾으십시오.

마이크로 스위치는 어떻게 작동합니까?

마이크로 스위치는 스냅액션 메커니즘을 사용합니다. 액츄에이터가 정확한 위치에 도달하는 순간 내부 스프링의 접촉 상태가 빠르게 변경됩니다. 따라서 최소한의 동작과 일정한 작동점에도 불구하고 스위치의 탁월한 신뢰성을 제공합니다.

일반적인 유형의 액추에이터에는 플런저, 힌지 레버, 롤러 레버 및 시뮬레이션 롤러가 있습니다. 사용 가능한 공간, 이동 방향, 프로세스에 필요한 힘과 거리를 기준으로 적절한 유형의 액추에이터가 선택됩니다.

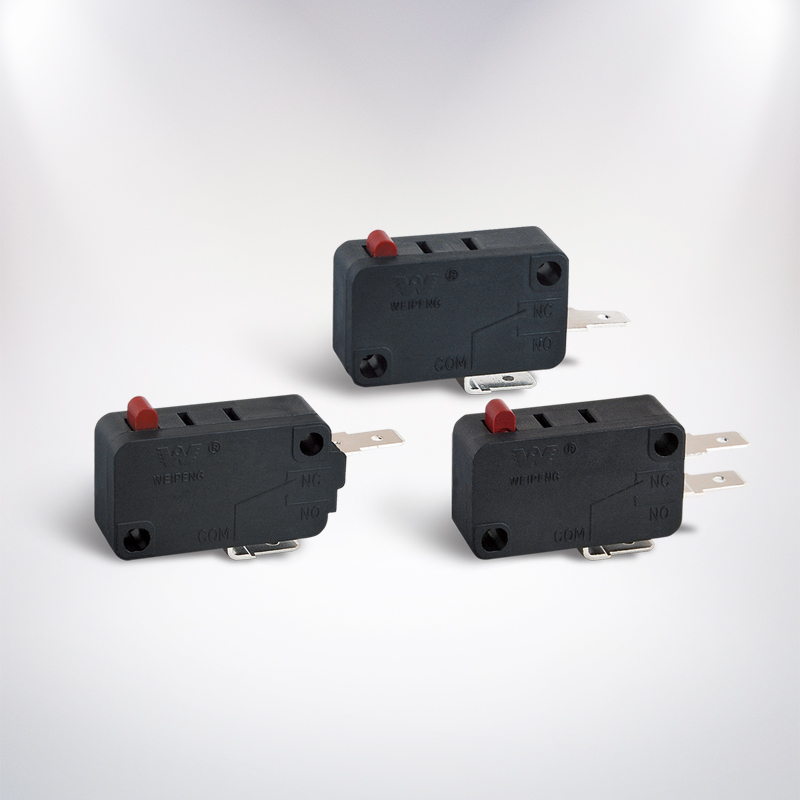

SPDT 터미널 구성

몇몇 5A 모델은 SPDT(Single Pole Double Throw) 모드에서 작동합니다. SPDT의 공통 터미널은 COM, NC 및 NO입니다.

액츄에이터를 눌러 회로가 활성화되면 COM을 NO와 함께 사용하십시오. 반면, 회로가 대기 상태에서 닫혀 있어야 하고, 액추에이터가 작동하면 열리게 되는 경우에는 NC와 결합하여 COM을 활용하십시오. 배선 작업을 진행하기 전에 실제 스위치에 표시된 라벨을 반드시 확인하십시오.

민감한 마이크로 스위치란 무엇입니까?

민감한 마이크로 스위치는 매우 낮은 힘으로 작동합니다. 가벼운 도어, 플라스틱 탭, 작은 메커니즘 또는 제한된 움직임을 사용하여 스위치를 작동할 때마다 유용합니다.

감도는 현재 등급 이상으로 결정됩니다. 다음 사양을 확인하세요.

• 작동력 및 해제력
• 사전 이동 및 초과 이동
• 작동 위치
• 액추에이터 유형 및 길이
• 기계적, 전기적 수명

롤러 레버를 사용하면 외부 시스템에 필요한 노력을 최소화할 수 있습니다. 그러나 부적절한 정렬은 측면 응력과 조기 파손으로 이어질 수 있습니다. 초과 이동 사양을 초과하지 않고 제대로 작동해야 합니다.

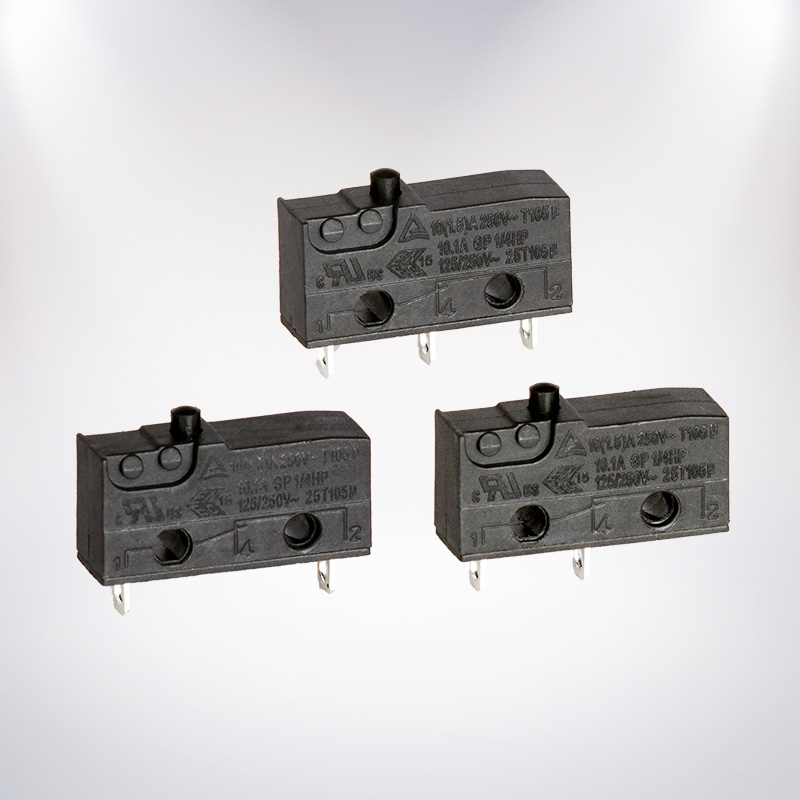

5A, 10A, 16A 및 21A 마이크로 스위치

마이크로 스위치는 다양한 버전의 전류 정격, 즉 5A, 10A, 16A 및 21A로 제조됩니다. 더 높은 전류 정격이 반드시 올바른 선택은 아닙니다. 스위치가 애플리케이션 전압, 부하 유형, 측정, 단자 유형 및 표준에 맞춰 유지되어야 하는 것이 가장 중요합니다.

125V 및 250V 모두에서 5A 정격의 마이크로 스위치를 10A, 16A 및 21A 정격의 다른 모델과 함께 볼 때 정격만 보는 것이 아니라 모든 사양을 비교해야 합니다. 높은 정격 스위치는 장착 구멍, 액추에이터 이동 거리, 단자 위치 및 접점 치수와 같은 설계 기능이 낮은 정격 모델과 다를 수 있습니다.

부하 및 안전 고려 사항

부하를 연결하기 전에 정상 전류뿐만 아니라 돌입 또는 시동 전류도 식별해야 합니다. 저항성 부하는 일반적으로 유도성 또는 용량성 부하보다 처리하기가 훨씬 쉽습니다. 모터와 솔레노이드는 정상 전류가 5A 미만인 경우에도 접점을 손상시킬 수 있는 스파크를 생성할 수 있습니다.

주요 용도에는 적절한 절연, 과부하 보호, 기계적 보호 및 인클로저를 사용해야 합니다. 스위치는 일반적으로 장비 설계 및 현지 전기 규정에 지정된 대로 도선이 끊어지도록 올바르게 설치해야 합니다.

이와 관련하여 설치 또는 테스트 작업을 수행하기 전에 주전원 공급을 차단하십시오. 주 전압 배선은 자격을 갖춘 전문가가 완료하거나 검사해야 합니다.

장착 및 설치 팁

주문하기 전에 반드시 본체 치수, 장착 구멍 간격, 액츄에이터 높이, 단자 유형 및 작동 위치를 확인하십시오. 유사해 보이는 스위치가 반드시 교체 가능한 것은 아닙니다.

액추에이터는 올바른 방향으로 눌러야 하며 제조업체가 달리 명시하지 않는 한 하드 기계적 정지 장치로 사용해서는 안 됩니다. 과도한 충격, 측면 압력, 습기, 습기, 진동을 피해야 합니다.

일반적으로 사용되는 터미널에는 여러 종류가 있습니다. 여기에는 납땜 단자, 빠른 연결 탭, PCB 핀 및 와이어 단자가 포함됩니다. 스타일은 사용된 조립 기술과 공간 가용성에 따라 선택할 수 있습니다.

올바른 모델을 선택하는 방법

구매하기 전에 다음 체크리스트를 사용하세요.

• AC 또는 DC 전압과 실제 부하 전류를 확인하십시오.
• 부하가 저항성, 유도성, 용량성, 모터 또는 램프인지 식별합니다.
• 회로에 따라 SPDT, SPST-NO, SPST-NC를 선택하세요.
• 필요한 작동력과 액추에이터 스타일을 선택하십시오.
• 장착 치수와 단자 위치를 비교하십시오.
• 작동 온도, 밀봉, 전기 수명 및 승인을 확인하십시오.
• 정확한 부품 번호는 공식 데이터시트를 요청하세요.

FAQ: 민감한 마이크로 스위치 SPDT 5A 125/250VAC

민감한 마이크로 스위치 SPDT 5A 125/250VAC란 무엇입니까?

스위치는 공통 단자와 이중 출력을 갖춘 낮은 힘의 스냅 동작 장치입니다. 통제된 조건에서 작동할 때 최대 정격 전류는 5A입니다.

250VDC에 사용할 수 있나요?

아니요, 125/250VAC 표시는 AC 등급을 나타내지만 DC 전압 등급을 제공하지는 않습니다. 항상 DC 전압 및 정격 전류가 언급된 스위치를 찾으십시오.

아니요와 NC의 차이점은 무엇입니까?

상시 열림 스위치는 스위치를 누르지 않을 때 전기가 흐르게 하고, 상시 닫힘 스위치는 액츄에이터를 누르면 전기가 흐릅니다.

5A 마이크로 스위치로 모터를 제어할 수 있나요?

모터 전류가 5A 미만이라도 스위치가 제대로 작동하지 않을 수 있습니다. 스위치 용량을 초과할 수 있는 시동 전류 및 유도 아크를 식별하십시오. 모터의 부하 용량을 평가하거나 릴레이 또는 접촉기를 사용하십시오.

5A 스위치를 16A 또는 21A 모델로 교체할 수 있습니까?

교체품의 크기, 액추에이터 이동, 단자 배열, 접점 배열, 전압 정격 및 인증 측면에서 동일한 크기를 갖는 경우에만 가능합니다. 더 높은 전력 등급 그 자체만으로는 충분하지 않습니다.

마이크로 스위치는 얼마나 오래 지속됩니까?

제품의 수명은 하중, 메시지 빈도, 정렬, 환경 및 설치 품질에 따라 결정됩니다. 기계적 수명과 전기적 수명은 별개의 용어입니다. 따라서 실제 부하와 관련하여 전기적 수명 사양을 따라야 합니다.

결론적으로,마이크로 스위치 5a 125 250v부하 및 기계적 매개변수가 적절한 경우 소형 AC 제어 및 위치 감지 시스템에 실행 가능한 옵션입니다. 사양을 확인하고, SPDT에 적합한 터미널과 액추에이터를 선택하고, 상당한 돌입 전류가 있는 장치나 까다로운 전기 기계 응용 분야에 대해 계전기나 견고한 솔루션을 사용하십시오.
