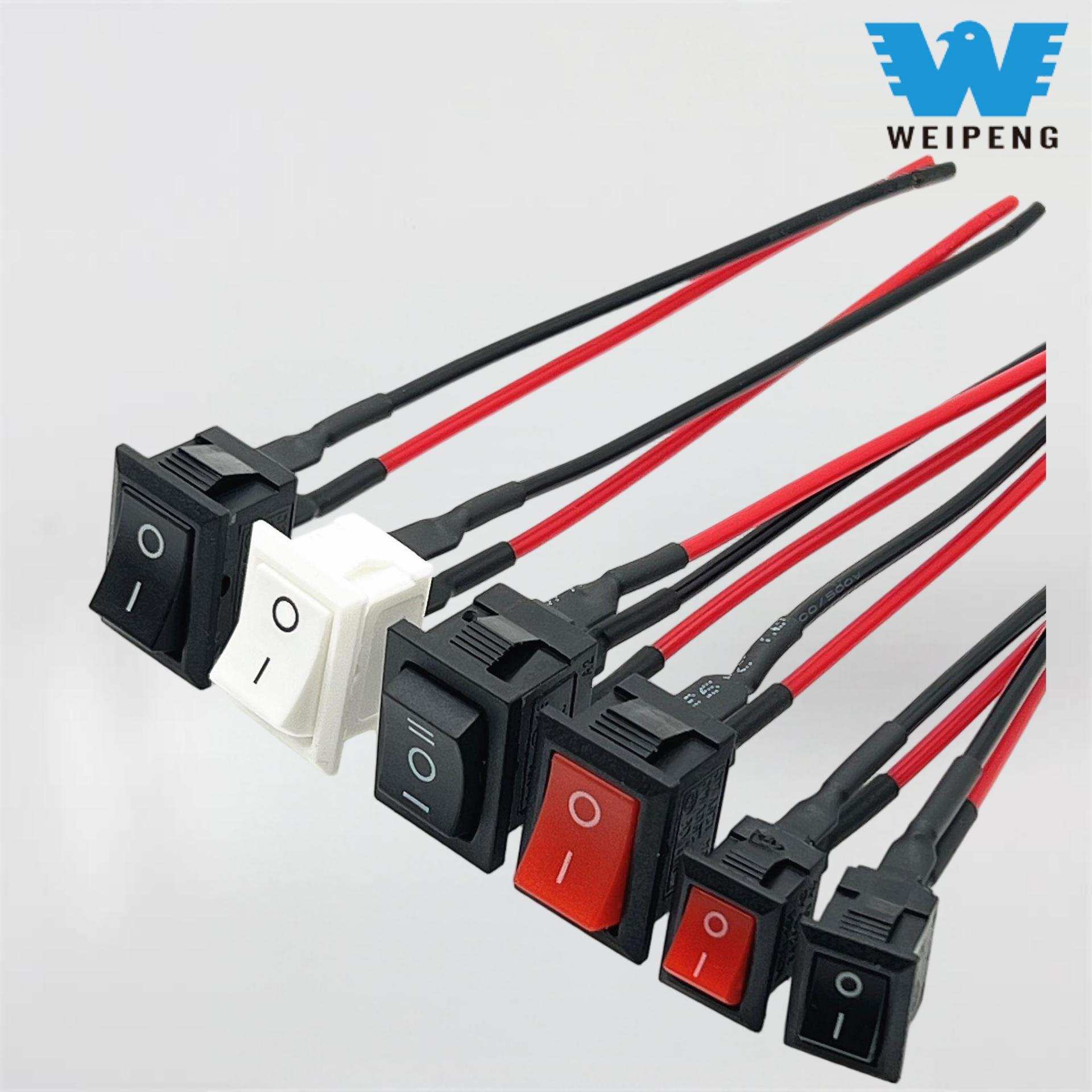

조명 로커 스위치: 유형, 배선 및 구매 가이드

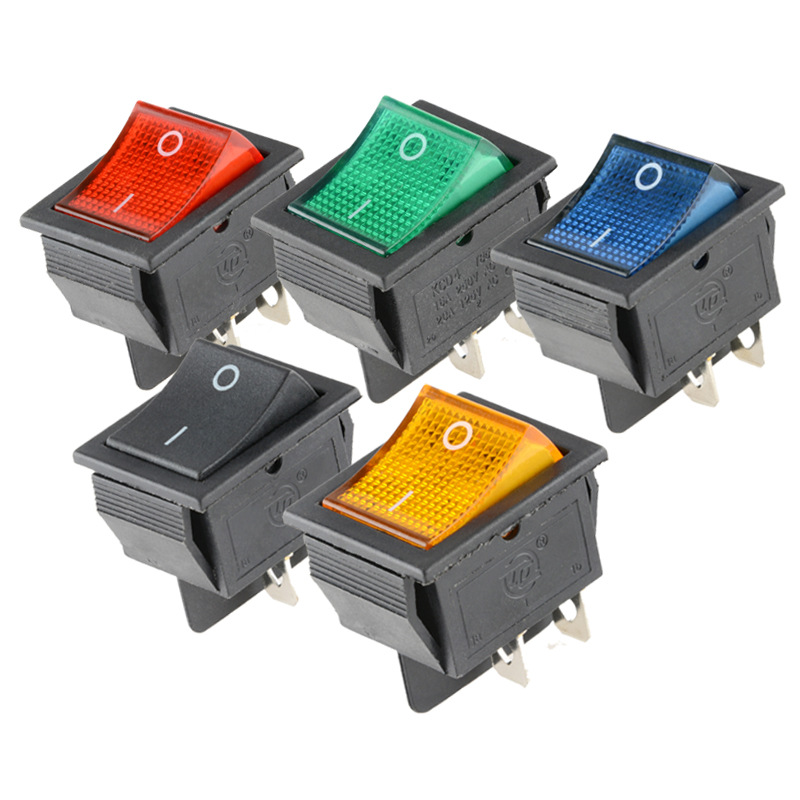

조명 로커 스위치는 LED 또는 네온 불빛과 통합된 일종의 켜기/끄기 스위치 역할을 하며 스위치가 켜짐/켜짐 위치에 있는지 쉽게 나타냅니다. 표시기로 인해 로커 스위치는 어둡거나 복잡한 제어판에서도 명확하게 보입니다. 조명 로커 스위치는 자동차, 보트, RV, 자전거, 가전 제품, 산업 기계, 전기 제어 시스템 등의 다양한 응용 분야에서 유용성을 발견했습니다.

저전압 회로와 고전압 부문 모두에서 조명 로커 스위치를 사용할 수 있습니다. 자동차 애플리케이션에 사용되는 12V 스위치와 가정 및 산업용으로 사용되는 120V AC 스위치를 접할 수 있습니다. 적절한 유형을 선택하려면 시스템의 전압, 전류 정격, 부하 유형, 단자 배열, 스위치 크기 및 설치 영역을 설정해야 합니다.

무엇입니까?조명이 켜진 로커 스위치?

로커 스위치는 다음과 같이 구성됩니다.전기 회로를 활성화할 수 있는 흔들림 메커니즘. 로커 스위치가 켜짐 위치로 밀리고 전원 공급 장치가 전원을 공급받는 장비에 연결됩니다. 또한 스위치에는 전원이 켜져 있음을 나타내는 LED 또는 네온이 내장되어 있습니다.

스위치는 장치의 설계 및 설정에 따라 전원이 공급되고 있는지, 켜져 있는지 또는 다른 회로가 실행 중인지 여부를 나타낼 수 있습니다. 유형에 따라 스위치를 연결하는 방법에는 여러 가지가 있습니다. 단, 설치를 시작하기 전에 반드시 제조업체의 배선 지침 및 마커를 참조하십시오.

일반적인 유형의 조명 로커 스위치

2단자 로커 스위치

2단자 스위치는 단순 온오프 모드에서 작동하도록 설계되었습니다. 일반적으로 이러한 유형의 스위칭 장치는 부하 및 전기 공급 회로 모두에 연결되며 전원이 공급되면 LED를 켤 수 있습니다. 일부 LED 유형은 극성의 영향을 받으므로 아래 설명에 따라 연결해야 합니다.

3단자 로커 스위치

3단자 설계는 전기 에너지 입력, 전환 가능한 신호 및 접지 연결을 제공하는 것이 특징입니다. 접지 연결을 위한 별도의 단자가 있기 때문에 해당 표시기는 문제 없이 작동할 수 있습니다. 이러한 유형의 디자인은 자동차와 보트에 자주 활용됩니다.

4단자 및 5단자 로커 스위치

4개 및 5개 단자 스위치는 독립적인 조명, 이중 극 스위칭 또는 다중 출력을 제공할 수 있습니다. 적절한 배선은 회로의 내부 구성에 따라 다르지만 보다 정교한 제어 헤드에 적합합니다. 따라서 표준 단자 위치를 통해 배선 과정을 단순화하는 대신 제공된 다이어그램을 따라야 합니다.

SPST, SPDT 및 DPDT 구성

SPST 스위치는 단 하나의 단일 회로를 완성하고 이를 켜짐에서 꺼짐으로만 전환할 수 있는 기능을 가지고 있습니다. SPDT 스위치는 하나의 입력을 켜고 두 개의 출력에서 ​​작동합니다. DPDT 스위치는 두 개의 회로에서 작동하며 입력을 선택하거나 극성을 반전시킬 수 있습니다. SPST 스위치는 램프 켜기와 같은 일반적인 응용 분야에 사용되는 가장 일반적인 스위치 형태입니다.

무엇입니까?조명이 켜진 로커 스위치12V는 어디에 사용되나요?

조명 기능이 있는 12V 로커 스위치는 12V 직류(DC) 공급 장치가 있는 전기 회로에 사용하도록 설계되었습니다. 일반적인 응용 분야는 다음과 같습니다.

• 자동차 및 오토바이 조명
• LED 조명 바와 작업등
• 냉각 팬 및 워터 펌프
• 보트 및 RV 액세서리
• 대시보드 및 제어판 장비
• 배터리 구동 전기 시스템

12V 표준은 스위치의 전류 상한을 규정하지 않습니다. 예를 들어 스위치는 20A 전류에서 12V 전원으로 작동할 수 있다고 말할 수 있습니다. 그러나 시동 중에 모터 및 펌프와 같은 특정 기계는 더 많은 전류를 소비할 수 있습니다. 이를 위해서는 고전류 또는 유도성 부하를 제어하기 위해 적절한 계전기를 사용해야 합니다.

올바른 조명 로커 스위치를 선택하는 방법

전압 및 전류 정격 확인

회로의 전압과 전류에 맞게 작동하는 스위치를 선택하십시오. 예를 들어, 12V DC 정격의 스위치는 120V 또는 230V AC 전압의 회로에 사용되어서는 안 됩니다. 정상 작동 전류 외에도 부하의 시작 전류 또는 돌입 전류도 고려해야 합니다.

로드 유형을 고려하십시오.

전기 모터, 펌프, 가열 장치, 전구 및 LED 드라이버는 스위치에 다양한 부하를 가합니다. 저항성 부하만을 고려한 정격은 전기 모터와 같은 유도성 부하에는 적용되지 않을 수 있습니다. 스위치는 처리해야 하는 부하에 따라 스위치를 선택해야 합니다.

장착 치수 확인

주문하기 전에 패널 컷아웃 치수, 패널 두께, 고정 탭 위치, 패널 뒤 간격을 확인하세요. 스위치가 전면 컷아웃에 들어갈 수 있지만 여전히 다른 부품 및 배선과 충돌할 수 있습니다.

표시기 사양 검토

LED 표시기의 전력 소비는 매우 낮기 때문에 일반적으로 12V 시스템에 사용됩니다. LED에 내부 저항이 포함되어 있는지 확인하고 극성이 있는지 확인하십시오. 전압이 다른 스위치를 사용하면 표시기 방향이 잘못될 수 있습니다.

환경 보호를 고려하세요

옥외, 실내, 해양환경, 먼지와 진동이 있는 환경에서 사용할 경우에는 습기에 강하고 녹을 방지하는 능력을 갖춘 스위치를 선택해야 합니다.

조명이 있는 로커 스위치를 어떻게 배선합니까?

조명이 있는 로커 스위치를 배선하려면 터미널 수와 레이아웃을 포함하여 특정 스위치의 사양을 식별해야 합니다. 작업을 시작하기 전에 항상 전원을 차단하고, 각 단자를 정확하게 식별하십시오. 주전원 연결은 자격을 갖춘 기술자만 수행해야 합니다.

일반적인 3단자 12V 배선

퓨즈 양극 공급 장치 -> 전원 또는 입력 단자
전환된 출력 -> 부하의 양극 단자
시스템 음극 -> 접지 단자 및 부하 음극

스위치를 켜자마자 부하에 전기가 공급되어 표시등이 켜졌음을 나타냅니다. 퓨즈링크는 전원, 즉 배터리 바로 옆에 장착되어야 합니다. 퓨즈 값은 전선 유형 및 회로 사양과도 일치해야 합니다.

일반적인 2단자 배선

양극 공급 -> 스위치 단자 1
스위치 단자 2 -> 양극 부하
네거티브 로드 -> 시스템 네거티브

스위치에 극성에 민감한 LED가 포함되어 있는 경우 양극 리드와 음극 리드를 올바르게 연결하는 것이 중요합니다. 리드가 바뀌면 스위치가 올바르게 작동함에도 불구하고 LED가 켜지지 않습니다.

배선 및 안전 고려사항

적절한 전류 등급의 전선을 사용하고 절연 단자와 열 수축 튜브를 사용하여 모든 연결이 안전하도록 보장하십시오. 날카로운 모서리, 높은 열원 또는 움직임을 일으킬 수 있는 영역 가까이에 배선을 배선하지 마십시오. 차량의 경우 와이어링 하니스가 진동이나 마모에 노출되지 않는지 확인하십시오. 해양 배선의 경우 사용된 커넥터와 전선이 부식되지 않는지 확인하십시오.

조명 스위치 로커는 회로 차단기, 올바른 접지 또는 퓨즈를 대체하는 역할을 하지 않습니다. 스위치가 너무 뜨거워지거나 녹거나 변색되거나 스파크가 발생하거나 타는 냄새가 나면 스위치를 꺼야 합니다. 이는 과전류, 느슨한 연결, 접촉 불량 또는 부하를 처리하기에 너무 얇은 전선과 같은 전기적 결함을 나타낼 수 있기 때문입니다.

흔한조명이 켜진 로커 스위치문제

표시기가 켜지지 않음

일반적인 원인으로는 극성 반전, 접지 연결 누락, 단자 식별 오류 또는 다른 전압용으로 설계된 표시기 사용 등이 있습니다. 설치 작업을 제조업체의 배선도와 정확하게 비교하고 올바른 단자에 전압이 존재하는지 확인하십시오.

부하는 작동하지만 표시기가 작동하지 않음

스위치 접점이 잘 도통되더라도 장치에 별도의 접지 또는 전원 공급 장치가 있는지 확인하는 것도 마찬가지로 중요합니다. 또한, 다른 장치와 별도로 작동하는 광원이 장치에 있는지 확인하십시오.

스위치가 꺼지면 표시기가 계속 켜져 있습니다.

일부 스위치 모델은 입력에 전원이 공급될 때마다 불이 들어오는 방식으로 작동합니다. 이 동작은 해당 특정 장치에서는 정상일 수 있습니다. 스위치를 교체하기 전에 스위치 표시등 회로를 반드시 확인하십시오.

표시등이 깜박이거나 스위치가 뜨거워집니다.

느슨한 연결, 전압 강하, 높은 전류 흐름 또는 부적절한 부하와 같은 문제로 인해 깜박임 및 과열이 발생할 수 있습니다. 이는 회로를 분리하고 스위치 정격, 와이어 크기, 장치 연결 및 로드 방법을 조사하여 조사해야 합니다. 필요한 경우 모터, 펌프 또는 고전류를 소비하는 기타 부하에 릴레이를 사용해야 할 수도 있습니다.

자주 묻는 질문

조명이 있는 로커 스위치에는 접지선이 필요합니까?

항상 이런 상황은 아닙니다. 2단자형 계량기의 경우 표시기를 내부적으로 연결하므로 별도의 접지가 필요하지 않습니다. 3개의 단자가 있는 모델에는 항상 자체 접지점이 있어야 합니다. 항상 각 단자와 제품 사양을 확인하십시오.

12V 조명 로커 스위치로 LED 조명을 제어할 수 있나요?

스위치에는 시스템 전압, 정격 작동 전류, LED 드라이버의 시동 전류에 해당하는 정격이 있으므로 이 주장은 유효합니다. 더 큰 LED 바 또는 여러 개의 고정 장치를 사용할 경우 릴레이가 필요할 수 있습니다.

12V 로커 스위치를 가정용 전원에 사용할 수 있습니까?

아니요, 12V DC 정격의 로커 스위치는 120V 또는 230V AC와 함께 사용할 수 없습니다. AC 스위치는 AC 전압, 전류, 부하 유형 및 가정용 전기에 적용되는 안전 표준에 대한 등급을 받아야 합니다.

LED 로커 스위치가 꺼졌을 때 희미하게 빛나는 이유는 무엇입니까?

기즈모 또는 회로의 부하에서 발생하는 작은 누설 전류로 인해 희미한 빛이 생성됩니다. 때때로 이러한 배열 대신 부하측에 다른 스위치, 릴레이 또는 장치를 사용할 수도 있습니다.

로커 스위치를 어떻게 테스트할 수 있나요?

연속성을 테스트하려면 스위치를 전원에서 제거하고 멀티미터를 연속성 모드로 설정해야 합니다. 스위치의 작동은 작동 중에 개방 및 폐쇄 응답을 모두 갖도록 해야 합니다. 전원이 공급된 회로에서는 연속성 테스트를 수행하지 마십시오.

적절하게 조명이 켜진 로커 스위치는 해당 환경에 적합한 전압, 전류, 부하 유형, 단자, 크기 및 기능 사양을 갖추고 있습니다. 소형 12V 액세서리를 활성화하려면 SPST 스위치가 적합합니다. 모터나 중장비가 관련된 경우 릴레이가 필요하며, 다른 전기 시스템에도 퓨즈와 적절한 전선이 필요합니다.
