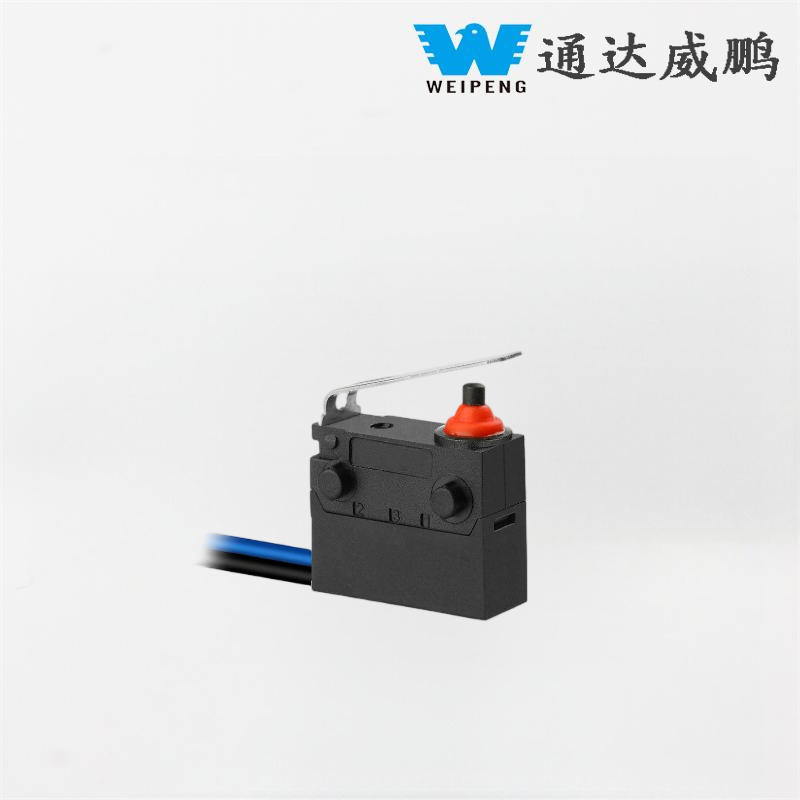

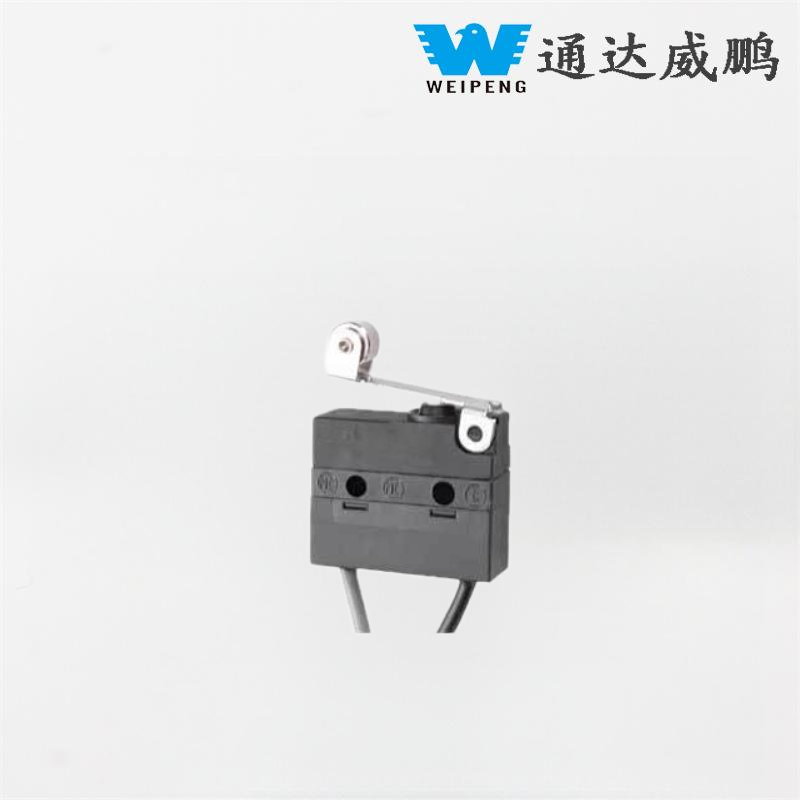

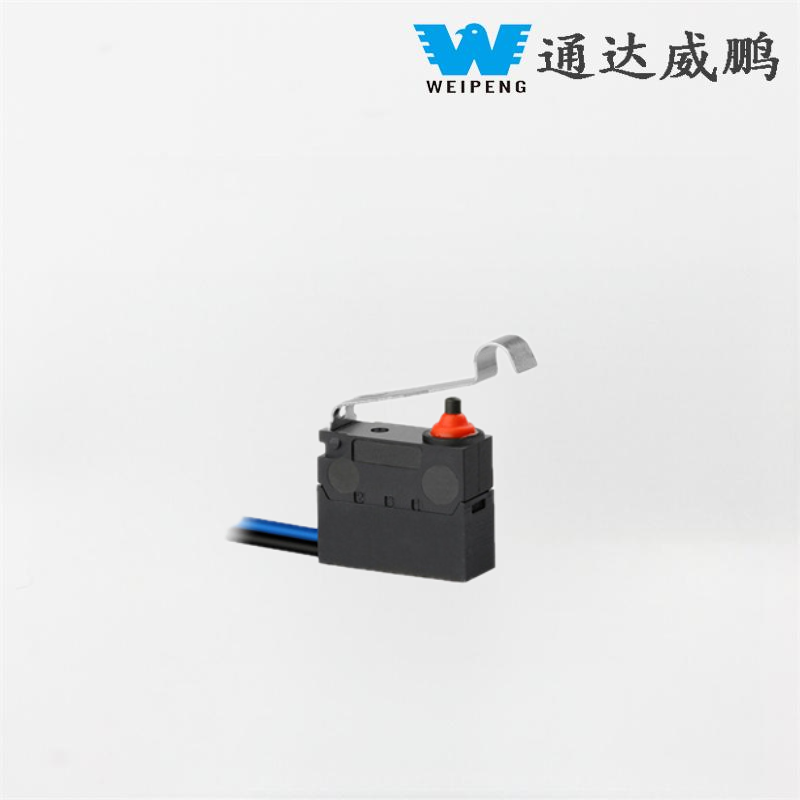

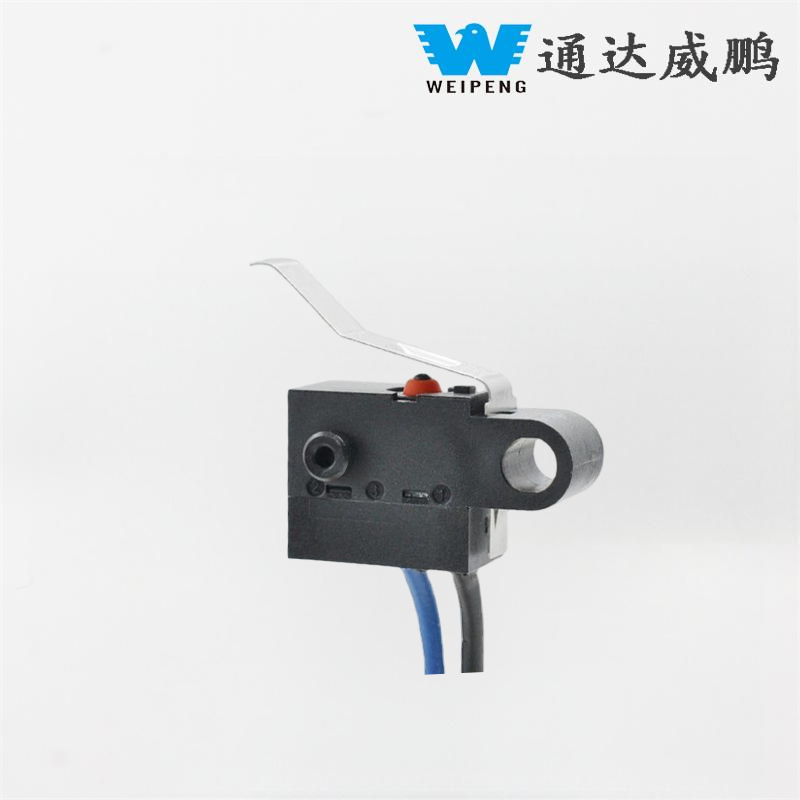

Weipeng 자동차 민감한 방수 마이크로 스위치

습도, 먼지 및 실외 조건과 같은 특수 환경을 위해 Yueqing Tongda 케이블 공장에서 개발한 핵심 제품인 Weipeng 자동차 민감형 방수 마이크로 스위치는 'IP67 높은 보호 및 안정적인 전기 성능'을 주요 장점으로 자랑합니다. 35년의 스위치 제조 전문 지식을 활용하여 로커 및 버튼 유형을 포함한 다양한 트리거링 모드를 갖추고 있으며 실외 조명, 주방 가전 제품, 자동차 전자 제품, 산업용 청소 장비 및 기타 시나리오에 널리 사용되므로 열악한 환경에서 회로 제어를 위한 안정적인 선택입니다.

모델:FSK-18-009

문의 보내기

제품 설명

WEIPENG®리드입니다ing Weipeng 자동차 민감한 방수 마이크로 스위치 제조사, 공급업체RS 및 수출.

방수 마이크로 스위치 소개n

FSK-18의 핵심 경쟁력은 특허받은 밀봉 구조 설계를 사용한 "소형화와 방수의 완벽한 균형"에 있습니다. 쉘 조인트에 고탄성 니트릴 고무 밀봉 링을 내장하고 전체 포팅 공정을 결합하여 내부 틈새를 채워 수증기와 먼지의 침입 경로를 완전히 차단합니다. 보호 수준은 IP67에 도달해 수심 1m에서 30분간 침수를 견딜 수 있어 욕실, 야외 빗물, 습한 산업 작업장 등의 환경에서 안정적인 작동을 보장합니다.

쉘은 난연성 PA66 강화 나일론으로 만들어졌으며 고온 개질 처리되어 난연성(UL94 V-0)과 노화 방지 성능을 모두 제공합니다. 작동 온도 범위는 -25℃ ~ 85℃이며, 고온 및 저온 주기 충격을 견딜 수 있어 극한 환경에서 재료 균열이나 성능 저하를 방지할 수 있습니다. 접점 시스템은 진공 도금 공정으로 최적화된 내마모성이 뛰어난 은합금 소재를 사용합니다. 초기 접촉 저항은 50mΩ 이하, 절연 저항은 100MΩ(500VDC) 이상, 단자 내전압은 1500V AC에 도달해 습한 환경에서 누출 및 접촉 산화를 효과적으로 방지합니다.

방수 마이크로 스위치특징그리고A플리카tion

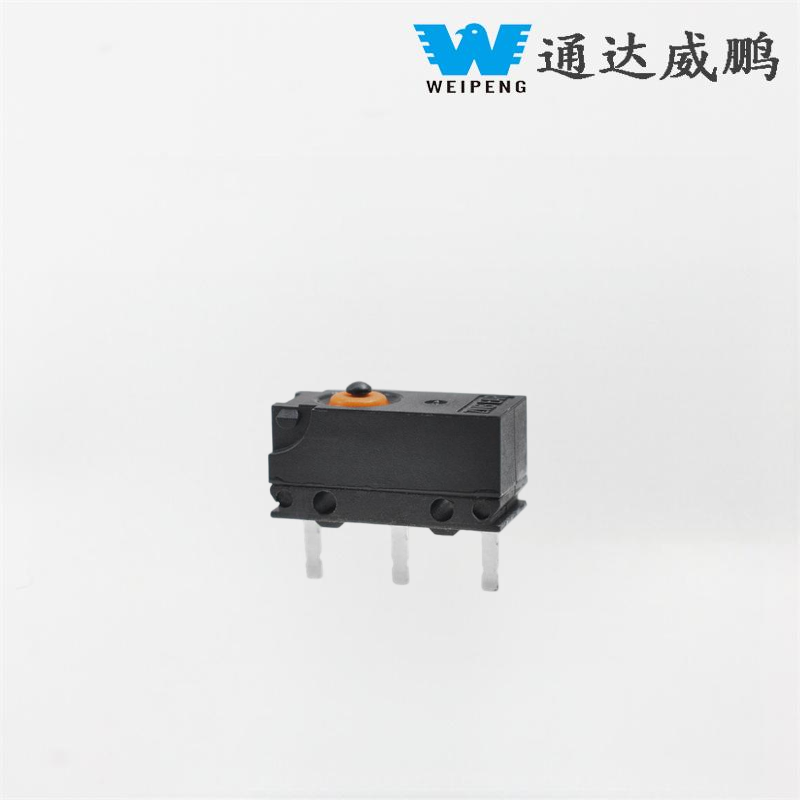

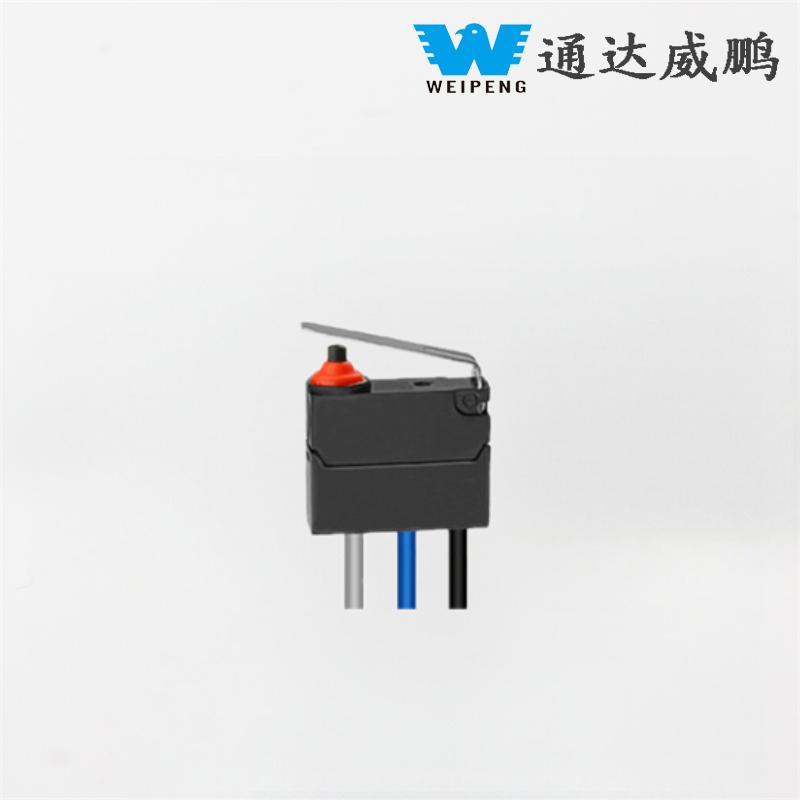

정격 매개변수는 다양한 구성을 제공합니다. AC 시나리오는 0.5A/250V AC 및 5A/125V AC를 지원하고, DC 시나리오는 0.1A/48V DC 및 3A/12V DC와 같은 레벨을 다루므로 추가 중간 구성 요소 없이 소형 릴레이 및 소형 모터를 직접 구동할 수 있어 회로 설계가 단순화됩니다. 단자 유형은 PCB 장착 및 현장 배선 요구 사항에 적합한 1.3×0.5mm PCB 단자, 3.2×0.5mm 납땜 단자 및 리드 단자를 포함하여 유연한 사용자 정의를 지원합니다. 또한 기본 2핀 및 3핀 구성을 지원하여 상시 개방(NO), 상시 폐쇄(NC) 및 단극 쌍투(SPDT)와 같은 기능 요구 사항을 충족합니다.

비오는 날 충전 중에 습기를 견딜 수 있는 IP67 보호 기능, -25°C ~ 85°C의 극한 차량 내부 온도에 적합한 넓은 온도 범위, IATF16949 자동차 산업 표준 인증을 받았으며 18개월 간의 실제 차량 테스트를 통해 결함 없음이 입증된 신에너지 차량 충전 건 및 온보드 센서의 신호 제어에 사용됩니다.

스위치 기술 특성:
목	기술적인 매개변수		값
1	전기 등급		0.1A 5(2)A 10(3)A 125/250VAC 0.1A 5A 36VDC
2	작전력		1.0~2.5N
3	접촉 저항		≤300mΩ
4	절연저항		≥100MΩ(500VDC)
5	유전체 전압	사이 연결되지 않은 터미널	500V/0.5mA/60S
		터미널 간 그리고 금속 프레임	1500V/0.5mA/60S
6	전기적 수명		≥50000주기
7	기계적 수명		≥100000 주기
8	작동 온도		-25~105℃
9	작동 주파수		전기: 15주기 기계적인: 60 주기
10	방진		진동 주파수: 10~55HZ; 진폭: 1.5mm; 세 방향: 1H
11	납땜 능력: 침수된 부분이 80% 이상 땜납으로 덮어야 한다		납땜 온도 : 235±5℃ 침지 시간 : 2~3S
12	납땜 내열성		딥 납땜 : 260±5℃ 5±1S 수동 납땜 : 300±5℃ 2~3S
13	테스트 조건		주변 온도 : 20±5℃ 상대습도 : 65±5%RH 기압 : 86~106KPa
