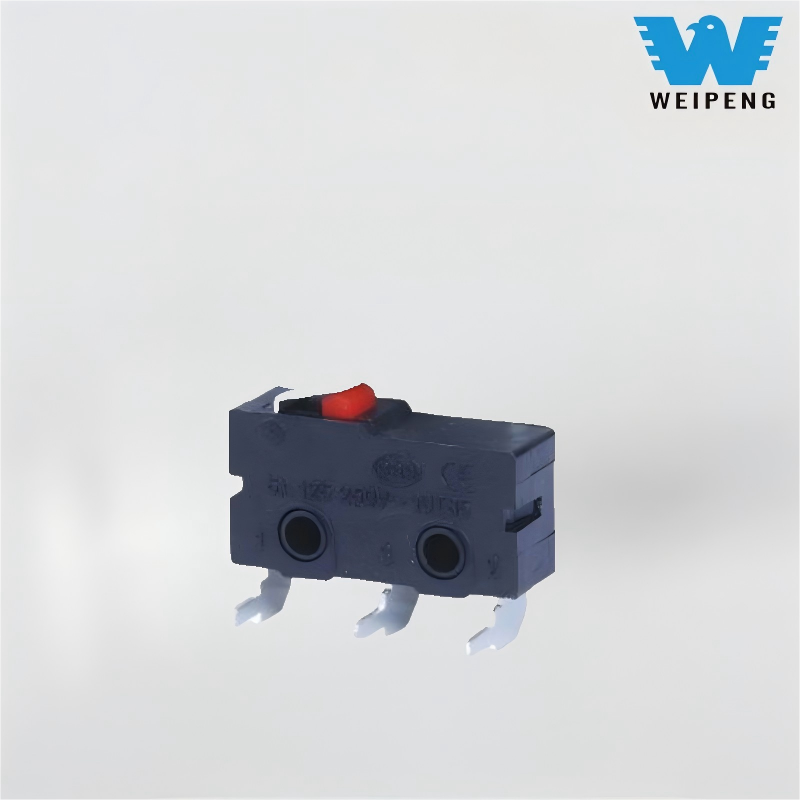

3핀 여행용 마이크로 스위치

3핀 이동용 마이크로 스위치는 짧은 레버 트리거 구조와 스냅액션 메커니즘을 갖추고 있어 최소한의 기계적 힘으로 신속한 회로 전환이 가능합니다. 정확한 작동 특성, 광범위한 환경 적응성 및 글로벌 안전 인증을 갖춘 이 제품은 가전제품 제어, 산업 자동화 및 전자 장비 전반의 중요한 제어 시나리오에서 널리 사용됩니다. 장치의 안전한 작동과 정확한 제어를 보장하는 핵심 부품입니다.

모델:HK-04G-LZ-186

문의 보내기

제품 설명

WEIPENG®은 선도적인 3핀 여행용 마이크로 스위치 제조업체, 공급업체 및 수출업체입니다.

마이크로 스위치소개

HK-04G-L 마이크로 스위치는 짧은 레버 트리거 구조와 스냅액션 메커니즘을 갖추고 있어 최소한의 기계적 힘으로 신속한 회로 전환이 가능합니다. 정확한 작동 특성, 광범위한 환경 적응성 및 글로벌 안전 인증을 갖춘 이 제품은 가전제품 제어, 산업 자동화 및 전자 장비 전반의 중요한 제어 시나리오에서 널리 사용됩니다. 장치의 안전한 작동과 정확한 제어를 보장하는 핵심 부품입니다.

정밀한 스프링 리프 에너지 저장 구조를 활용하여 트리거 반응은 적용된 힘 속도와 무관합니다. 필요한 작동력은 1.0~3.5N에 불과하고 사전 이동 제어 범위는 0.3~1.0mm이며 미세한 변위 신호를 캡처할 수 있어 정밀 감지 요구 사항에 적합합니다. 동작 차동은 0.4mm 이하로 즉각적이고 정확한 접점 전환을 보장합니다. 표준 마이크로 스위치에 비해 레버 전달 효율이 20% 향상되어 프린터 용지 공급 감지 등의 응용 분야에서 감지 오류를 0.1mm 수준으로 줄일 수 있습니다.

작동 온도 범위는 -25℃ ~ 125℃이며, 10~55Hz, 진폭 1.5mm에서 1시간 동안 3차원 진동 충격을 견딜 수 있습니다. 절연 저항은 ≥100MΩ(500VDC)이고 단자와 금속 하우징 사이의 유전 전압은 1500V/0.5mA/60s에 이릅니다. 하우징 소재는 125℃에서 안정적인 기계적 성능을 유지하므로 전자레인지 캐비티 및 공작 기계 분배 상자와 같은 고온 및 고진동 환경에 적합합니다.

마이크로 스위치애플리케이션

정밀전자기기 및 의료기기에 적합합니다. 예를 들어:

인쇄기:용지 공급 채널의 스윙 암이 용지 가장자리를 감지합니다. 0.3mm 사전 이동으로 50μm 두께의 감열지를 식별할 수 있습니다.

의료용 모니터:버튼 활성화는 짧은 스윙 암 구조를 사용하며 1.0N의 작동력으로 트리거 감도와 우발적인 활성화 방지의 균형을 유지합니다.

스마트 단말기:커버가 완전히 고정되었는지 확인하기 위해 ≥0.2mm의 초과 이동으로 배터리실 커버 닫힘 감지.

마이크로 스위치 사양

스위치 기술 특성:
목	기술적인 매개변수		값
1	전기 등급		5(2)A 125V/250VAC 10(3)125V/250VAC
2	접촉 저항		≤50mΩ 초기값
3	절연저항		≥100MΩ(500VDC)
4	유전체 전압	사이 연결되지 않은 터미널	500V/0.5mA/60S
		터미널 간 그리고 금속 프레임	1500V/0.5mA/60S
5	전기적 수명		≥10000 주기
6	기계적 수명		≥100000주기
7	작동 온도		-25~125℃
8	작동 주파수		전기: 15주기 기계적인: 60 주기
9	방진		진동 주파수: 10~55HZ; 진폭: 1.5mm; 세 방향: 1H
10	납땜 능력: 침수된 부분이 80% 이상 땜납으로 덮어야 한다		납땜온도 : 235±5℃ 침지 시간 : 2~3S
11	납땜 내열성		딥 납땜 : 260±5℃ 5±1S 수동 납땜 : 300±5℃ 2~3S
12	안전 승인		UL, CSA, VDE, ENEC, CE
13	테스트 조건		주변 온도 : 20±5℃ 상대습도 : 65±5%RH 공기압 : 86~106KPa
