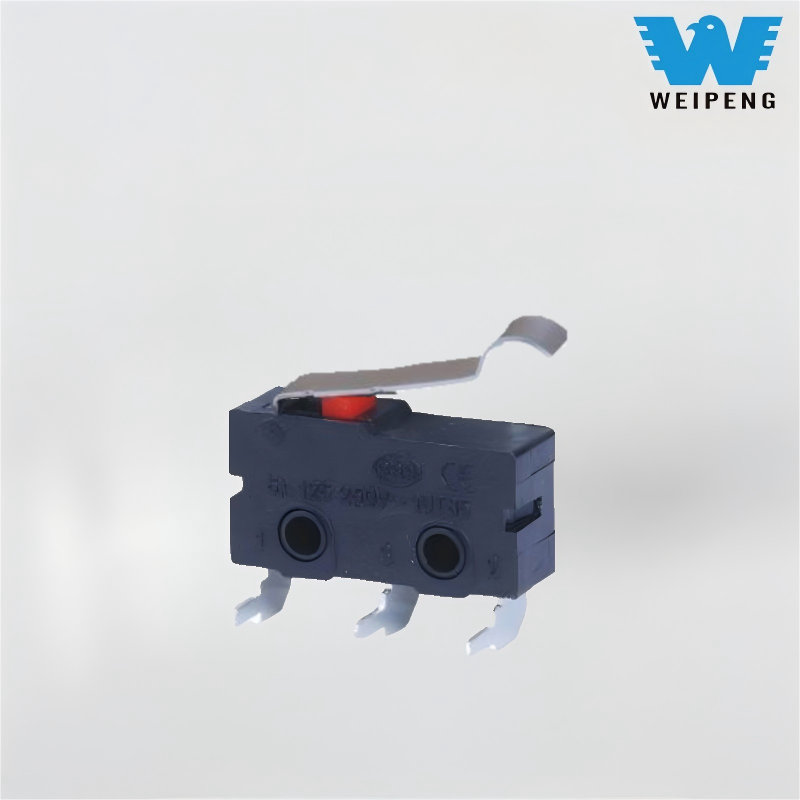

3개의 단자, 핸들 및 풀리가 있는 소형 마이크로 스위치

HK-04G-L 마이크로 스위치(5A 250V 마이크로 스위치)는 짧은 레버 트리거 구조와 스냅액션 메커니즘을 갖추고 있어 최소한의 기계적 힘으로 신속한 회로 전환이 가능합니다. 정확한 작동 특성, 광범위한 환경 적응성 및 글로벌 안전 인증을 갖춘 이 제품은 가전제품 제어, 산업 자동화 및 전자 장비 전반의 중요한 제어 시나리오에서 널리 사용됩니다. 장치의 안전한 작동과 정확한 제어를 보장하는 핵심 부품입니다.

모델:HK-04G-LZ-189

문의 보내기

제품 설명

WEIPENG®은 선도적인 고정밀 롱 핸들 마이크로 스위치 제조업체, 공급업체 및 수출업체입니다.

마이크로 스위치소개

HK-04G-L 마이크로 스위치는 짧은 레버 트리거 구조와 스냅액션 메커니즘을 갖추고 있어 최소한의 기계적 힘으로 신속한 회로 전환이 가능합니다. 정확한 작동 특성, 광범위한 환경 적응성 및 글로벌 안전 인증을 갖춘 이 제품은 가전제품 제어, 산업 자동화 및 전자 장비 전반의 중요한 제어 시나리오에서 널리 사용됩니다. 장치의 안전한 작동과 정확한 제어를 보장하는 핵심 부품입니다.

UL, CUL(CSA), VDE, ENEC 및 CQC와 같은 국제 및 국내 인정 기관의 완벽한 인증을 받았으며 ISO 9001 품질 관리 시스템 표준을 준수합니다. 단자 간격과 핀 레이아웃은 IEC 61810 표준과 호환되므로 PCB 설계를 조정할 필요 없이 Omron V-15 시리즈와 같은 주류 모델을 직접 교체할 수 있습니다.

마이크로 스위치애플리케이션

자동차 전자 상태 모니터링에 적합합니다.

차량 충전 포트: 충전기를 삽입할 때 스윙 암을 밀어서 12V/10A 차량 전원 공급 장치와 호환되는 은합금 접점을 사용하여 충전 회로를 연결합니다.

시트 조정: 슬라이드 레일 끝에 있는 리미트 스위치는 스윙 암을 통해 시트의 극단적인 위치를 감지하여 모터 과부하를 방지합니다.

마이크로 스위치 사양

스위치 기술 특성:
목	기술적인 매개변수		값
1	전기 등급		5(2)A 125V/250VAC 10(3)125V/250VAC
2	접촉 저항		≤50mΩ 초기값
3	절연저항		≥100MΩ(500VDC)
4	유전체 전압	사이 연결되지 않은 터미널	500V/0.5mA/60S
		터미널 간 그리고 금속 프레임	1500V/0.5mA/60S
5	전기적 수명		≥10000 주기
6	기계적 수명		≥100000주기
7	작동 온도		-25~125℃
8	작동 주파수		전기: 15주기 기계적인: 60 주기
9	방진		진동 주파수: 10~55HZ; 진폭: 1.5mm; 세 방향: 1H
10	납땜 능력: 침수된 부분이 80% 이상 땜납으로 덮어야 한다		납땜온도 : 235±5℃ 침지 시간 : 2~3S
11	납땜 내열성		딥 납땜 : 260±5℃ 5±1S 수동 납땜 : 300±5℃ 2~3S
12	안전 승인		UL, CSA, VDE, ENEC, CE
13	테스트 조건		주위 온도 : 20±5℃ 상대습도 : 65±5%RH 공기압 : 86~106KPa
