로커 스위치 켜기 끄기 위치: 초보자와 전문가를 위한 완벽한 가이드

이해하기로커 스위치의 온오프 위치전기 또는 전자 장치를 다루는 전문가와 아마추어에게 매우 중요한 요소입니다. 로커 스위치는 생활용품, 자동차 계기판, 컴퓨터 장비, 멀티탭, 공장 등 다양한 장소에서 다양하게 사용되고 있습니다. 로커 스위치가 작동하는지 여부를 확인하는 방법과 그 구조, 기능 및 고장을 파악하는 방법에 관심이 있다면 이 설명서에서 확실히 답을 찾을 수 있습니다.

로커 스위치란 무엇입니까?

로커 스위치는 수직으로 움직이지 않고 누르면 흔들리는 전기 스위치입니다. 흔들림은 또한 회로를 완성하거나 차단하고 전류를 제어합니다. 로커 스위치는 엔지니어들 사이에서 인기를 얻었습니다. 강력하고 사용하기 쉽고 신뢰할 수 있습니다. 디자인, 모양, 크기 측면에서 다양한 종류의 로커 스위치가 있지만 기본 역할은 동일하게 유지됩니다. 바로 스위치를 안정적으로 켜고 끄는 것입니다.

로커 스위치의 켜짐 및 꺼짐 위치 식별

로커 스위치의 세계에 입문하면 가장 먼저 떠오르는 질문 중 하나는 스위치가 켜져 있는지 꺼져 있는지 어떻게 알 수 있느냐는 것입니다. 업계에서는 몇 가지 일반적인 지표를 제시하여 작업을 단순화했습니다. 스위치 전면에 인쇄되어 있거나 양각으로 새겨져 있는 국제 기호를 찾아보세요.

I= 켜짐
O= 끄기

"I"라고 표시된 방향으로 스위치를 이동하면 문제의 전기 회로가 완성되고 장치가 켜집니다. 스위치를 "O" 표시 방향으로 돌리면 연결이 중단되고 장치 작동이 중지됩니다. 이러한 간단한 표시 덕분에 안전이 보장됩니다. 어떤 상황에서는 색상 값이 "ON"의 경우 빨간색, "OFF"의 경우 검정색 또는 흰색을 읽는 데 사용될 수 있습니다.

로커 스위치의 일반적인 구성

로커 스위치는 단극 단투(SPST), 쌍극 단투(DPST), 단극 쌍투(SPDT) 및 쌍극 쌍투(DPDT) 등 다양한 구성으로 제공됩니다. 선택한 구성은 로커 스위치가 작동할 수 있는 회로 수를 나타냅니다. 게다가 스위치가 다양한 위치에서 기능을 수행할 수 있는지도 드러낸다.

일반적으로 온-오프 기능은 한쪽 끝이 전원을 켜고(ON) 다른 쪽 끝이 전원을 끄는 SPST 설계와 관련됩니다. 그러나 DPDT 또는 SPDT 스위치 유형에는 방향을 전환하거나 회로에서 다른 연결을 만들기 위한 더 많은 위치가 포함될 수 있습니다. 로커 스위치의 디자인을 알고 있으면 올바르게 연결하고 사용하는 데 도움이 됩니다.

로커 스위치의 응용 및 On/Off 위치

편리한 디자인과 사용의 단순성으로 인해 로커 스위치는 다양한 장치에서 찾아볼 수 있습니다. 켜기 및 끄기 위치를 올바르게 식별하는 것이 중요한 주요 응용 분야는 다음과 같습니다.

가전제품: 커피머신, 정수기, 후버, 선풍기 등의 경우 사용 편의성으로 인해 로커 스위치가 선호되었습니다.
자동차: 로커 스위치 위치는 대시보드, 창문, 조정 및 조명 제어에 관한 모든 것입니다.
산업용: 중장비는 항상 명확하게 표시되고 신뢰할 수 있는 스위치에 의존해 왔습니다.
전자 제품 및 컴퓨터: 전기 스트립, 디스플레이 및 섀시는 전원 및 관리 문제를 피하기 위해 로커 스위치를 사용한다는 것은 말할 필요도 없습니다.

로커 스위치에 대한 정보를 이해하는 것은 주어진 예에서 설명한 것처럼 장치를 원활하고 안전하게 작동하는 데 중요합니다. 물리적 위치와 기호의 의미를 이해하면 손상이나 부상을 초래할 수 있는 장치의 의도하지 않은 시작 및/또는 중지를 방지하는 데 도움이 됩니다.

온-오프 위치에 대한 시각적, 물리적 단서

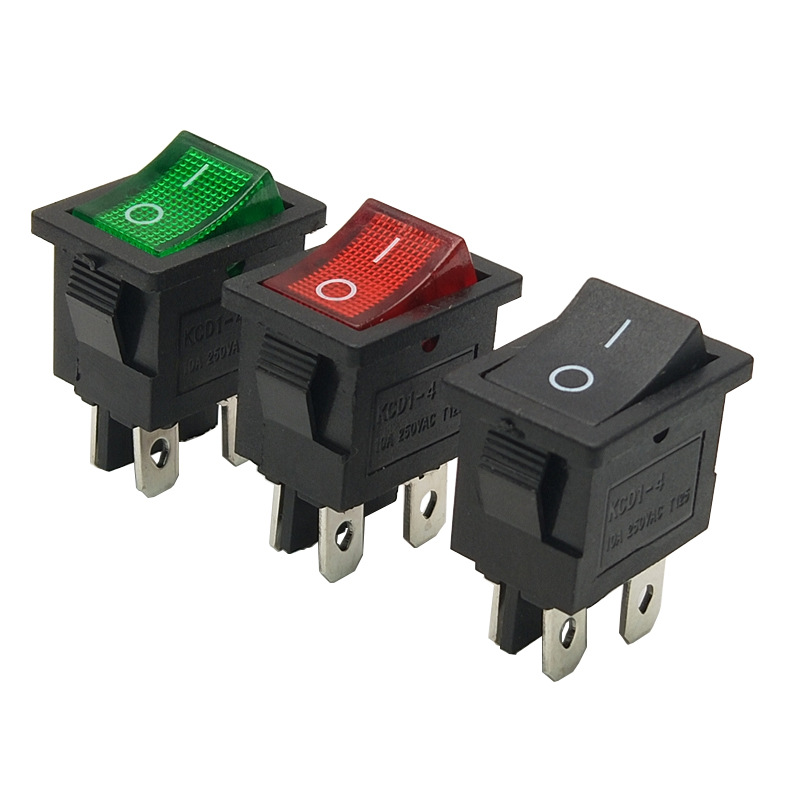

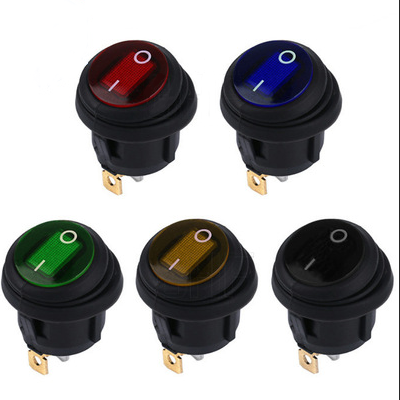

기본 "I" 및 "O" 기호 외에도 로커 스위치에는 사용자가 상태를 빠르게 이해할 수 있도록 다양한 시각 및 촉각 신호가 포함될 수도 있습니다. 일부 스위치에는 스위치 자체를 켰을 때 네온 전구나 LED가 켜지는 조명 표시가 있습니다. 또한, 가장자리가 울퉁불퉁하거나 이중 중공 표면을 가질 수 있는 촉각 표시기가 있는 스위치가 있어 켜짐 및 꺼짐 측면의 느낌을 가능하게 합니다.

스위치의 물리적 특성도 귀중한 정보를 제공합니다. 대부분의 경우 "ON" 설정은 스위치를 조작자 쪽으로 옮기는 것을 의미하고, "OFF" 위치는 스위치를 반대 방향으로 돌리는 것을 의미합니다. 패널에 장착된 장치에서는 특정 규정에 따라 "ON"이 상단 또는 사용자 근처에 위치하도록 스위치의 표준화된 배치를 유지하는 옵션이 있을 수 있습니다.

올바른 켜기-끄기 기능을 위해 로커 스위치를 설치하고 배선하는 방법

로커 스위치를 올바르게 설정하면 스위치 켜짐 및 꺼짐 상태가 의도한 대로 작동하게 됩니다. 프로세스는 다음과 같습니다.

1단계: 스위치 유형 식별
사용 중인 스위치가 무엇인지 알아보려면 배선 연결이 결정되므로 SPST, DPST, SPDT 또는 DPDT 스위치인지 확인하십시오.
2단계: “I”와 “O” 기호 찾기
스위치를 마운트에 배치할 때 "I"가 적절한 쪽을 향하고 있는지 확인하십시오.
3단계: 터미널 연결
일반적으로 배선은 제조업체의 지침에 따라 전원을 "활성" 단자에 연결하고 기기를 "부하" 단자에 연결하기만 하면 됩니다.
4단계: 스위치에서 테스트 실행
스위치 연결이 끝나면 "I"를 눌러 스위치가 장치를 켜고 "O"를 눌러 장치를 끄는지 확인하십시오.

로커 스위치를 잘못된 방식으로 설치하면 ON/OFF 기능이 역전되어 혼란스럽고 위험할 수 있습니다. 설치 방법을 잘 모르는 경우 자격을 갖춘 전기 기술자에게 문의하여 스위치 제조업체가 제공한 배선 다이어그램을 이해하는 데 도움을 요청하는 것이 좋습니다.

로커 스위치에 대한 안전 고려사항

전기 제어에 있어 안전은 가장 중요합니다. 다음은로커 스위치의 온-오프 위치:

명확한 표시: 스위치에 문자 "I"와 "O"를 명확하게 표시하거나 필요한 경우 스티커를 사용하십시오. 일관성: 스위치를 설치할 때 켜짐/꺼짐 방향이 다른 장치나 패널에 설치된 방식과 일치하는지 확인하십시오. 우발적인 전환 방지: 가드, 커버 또는 잠금 장치가 없는 스위치는 산업 및 혼잡한 작업장에서 위험할 수 있으므로 사용하지 마십시오. 정기 서비스: 스위치에 마모 흔적, 희미한 표시 또는 오작동을 일으킬 수 있는 기타 결함 요소가 있는지 정기적으로 점검하십시오.

이러한 안전 조치를 구현함으로써 본인뿐만 아니라 다른 사람도 로커 스위치 켜기/끄기 위치를 결정하고 발생할 수 있는 전기 문제를 방지할 수 있습니다.

자주 묻는 질문

스위치가 켜짐 또는 꺼짐 위치에 있는지 어떻게 알 수 있나요?대부분의 로커 스위치는 공통 그래픽 신호를 사용합니다. "I"는 액추에이터가 ON 기능을 수행하고 있음을 나타내고 "O"는 OFF 기능을 수행하고 있음을 나타냅니다. "I" 쪽은 회로를 완성하는 쪽이고 "O" 쪽은 회로를 연결 해제하는 쪽입니다. 신호가 제공되지 않는 경우에는 제조업체의 설명서를 참조하세요. 또한 ON 위치에 있을 때 스위치가 켜지거나 사용자 쪽으로 밀린 쪽이 ON 위치에 위치하는 경우도 있습니다. 위치를 결정하기 위해 스위치를 전환하여 수행되는 간단한 테스트도 수행할 수 있습니다.

ON일 때 모든 로커 스위치가 켜집니까?모든 로커 스위치에는 조명이 존재하지 않습니다. 조명 스위치는 환경이 어두울 때 어느 정도 도움이 되지만 일반 스위치는 표시나 느낌만 활용할 수 있습니다.

로커 스위치를 직접 설치할 수 있나요?네, 올바른 배선 절차와 안전 표준을 준수한다면 가능합니다. 스위치의 사양을 확인하고 배선도를 참조하여 방향이 올바르고 올바르게 작동하는지 확인하십시오.

스위치를 거꾸로 설치하면 어떻게 되나요?잘못 설치하면 로커 스위치가 반대 방향으로 작동할 수 있습니다. "O" 쪽을 누르면 장치가 켜지면서 혼란을 야기하고 위험을 초래할 수 있습니다. 스위치를 설치한 후에는 방향을 올바르게 조절하고 스위치의 기능을 확인해야 합니다.

로커 스위치는 고전류 장치에 적합합니까?고전압 및 고전류 애플리케이션에서 완벽하게 작동할 수 있는 로커 스위치가 꽤 많이 있습니다. 그러나 항상 등급이 귀하의 애플리케이션에 충분한지 확인하는 것이 좋습니다. 정격이 부족한 스위치를 사용하면 과도한 발열이나 오작동이 발생할 수 있습니다.

로커 스위치 켜기-끄기 문제 해결

로커형 스위치를 갖춘 일부 시스템은 상태 변경에 적절하게 반응하지 않습니다. 스위치 켜기 및 끄기 기능 문제를 해결하려면 스위치와 회로를 모두 조사해야 합니다.

- 시작하려면 "I"/"O" 기호와 같은 시각적 표시기와 조명 표시기를 확인하여 위치를 확인하세요.
- 그 후, 전원을 끄고 스위치의 마모, 녹, 기계적 고장이 없는지 확인하십시오. 락킹 기능/부분은 오작동 없이 쉽게 작동되어야 합니다.
- 연속성 테스터나 멀티미터를 사용하여 스위치가 "I" 위치로 회전하는 동안 회로를 성공적으로 생성하고 "O" 위치에 있는 동안 회로를 차단하는지 확인합니다.
- 스위치가 여러 개인 경우 균일한 설치와 배선 방식을 준수하는지 확인하십시오.

스위치가 작동을 멈춘 경우 스위치를 교체해야 할 수도 있습니다. 스위치를 교체할 때 특히 전압 및 전류 요구 사항과 관련하여 원래 사양의 스위치를 최대한 활용하십시오.

온-오프 제어를 위한 로커 스위치의 대안

로커 스위치는 요즘 가장 인기 있는 스위치 유형 중 하나이지만 온-오프 기능에 사용할 수 있는 유일한 옵션은 아닙니다. 다른 스위치 유형에는 토글 스위치, 푸시 버튼 스위치, 로터리 스위치 및 슬라이드 스위치가 포함됩니다. 이러한 유형의 스위치는 모두 독특한 디자인과 기능을 가지고 있습니다. 설명하자면, 토글 스위치에는 스위치를 한 위치에서 다른 위치로 당기는 레버 메커니즘이 있고 푸시 버튼 스위치는 버튼을 눌렀다가 떼면 활성화됩니다. 스위치 유형 선택은 내구성, 인체공학 또는 미적 외관 측면에서 특정 응용 분야에 필요한 사항에 따라 달라집니다.

로커 스위치 유지 관리 및 교체

켜기/끄기 위치에 대한 신뢰성을 보장하려면 로커 스위치를 유지 관리하는 것이 필요합니다. 먼지와 습기가 표시를 방해할 수 있으므로 스위치를 청소할 때 주의하십시오. 로커 스위치가 끈끈하게 느껴지기 시작하거나, 오작동 징후가 보이거나, 손상된 경우 일반적으로 교체하는 것이 적절한 반응입니다. 교체는 전류 정격, 전압 및 물리적 크기와 일치해야 합니다. 이전에 설명한 것과 동일한 배선 및 방향 지정 방법을 사용하십시오.

최고를 선택로커 스위치귀하의 지원을 위해

로커 스위치를 선택할 때 스위치 정격이 장치의 전기적 요구 사항에 적합한지 확인하는 것이 중요합니다. 이상적으로는 스위치의 켜짐 및 꺼짐 작동을 나타내는 명확한 표시가 있고 내구성 있는 재료로 제작되었으며 작동하기 쉬운 로커 스위치를 찾아야 합니다. 가시성이 가장 중요한 환경에서 스위치를 사용하려면 조명 스위치가 최선의 선택입니다. 고전류 장치는 최고급 접점과 절연 기능을 갖춘 스위치를 활용해야 합니다. 사용자가 로커 스위치가 항상 켜짐 또는 꺼짐 위치에 있는지 알 수 있도록 스위치 설계를 주의 깊게 평가하여 실수를 방지하십시오.

요약하자면, 켜짐/꺼짐 위치의 로커 스위치를 마스터한다는 것은 기호, 물리적 신호, 배선, 사용법 및 안전을 이해한다는 것을 의미합니다. 로커 스위치를 신중하게 선택, 설치 및 유지 관리하면 전기 장치를 안전하게 작동할 수 있습니다. 당신이 기술자, 엔지니어, 취미생활자이거나 단순히 가전제품을 제어하는 ​​사람인지는 중요하지 않습니다. 이 가이드를 사용하여 로커 스위치를 처리하고 일반적인 문제를 해결할 수 있습니다.
