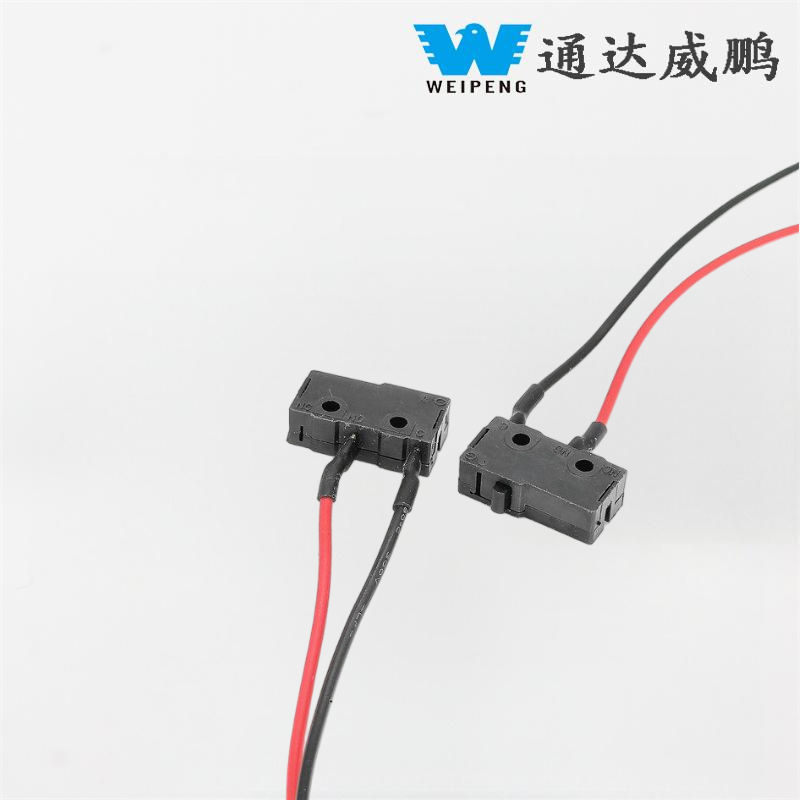

모터 장비용 방진 5A 마이크로 스위치

핵심 표준화와 맞춤화의 통합을 구현하는 Yueqing Tongda Cable Power Plant의 대표 제품인 HK-04G-L 스위치는 "안정성, 신뢰성 및 현장 호환성"이라는 핵심 원칙을 바탕으로 설계되었습니다. 이는 회사의 35년 스위치 제조 전문 지식을 통합하여 전기 성능, 보호 수준 및 사용자 경험에서 다양한 최적화를 달성합니다. 이 스위치는 스마트 홈 배전, 산업용 보조 장비, 소형 의료 기기 등의 시나리오에 널리 적용 가능하므로 보편성과 맞춤화 가능성의 균형을 맞추는 선호되는 회로 제어 부품입니다.

모델:HK-04G-LD-072

문의 보내기

제품 설명

WEIPENG®은 모터 장비 제조업체, 공급업체 및 수출업체를 위한 선도적인 방진 5A 마이크로 스위치입니다.

마이크로 스위치소개

UL, CUL(CSA), VDE, ENEC 및 CQC와 같은 국제 및 국내 인정 기관의 완벽한 인증을 받았으며 ISO 9001 품질 관리 시스템 표준을 준수합니다. 단자 간격과 핀 레이아웃은 IEC 61810 표준과 호환되므로 PCB 설계를 조정할 필요 없이 Omron V-15 시리즈와 같은 주류 모델을 직접 교체할 수 있습니다.

마이크로 스위치애플리케이션

자동차 전자 상태 모니터링에 적합합니다.

차량 충전 포트: 충전기를 삽입할 때 스윙 암을 밀어서 12V/10A 차량 전원 공급 장치와 호환되는 은합금 접점을 사용하여 충전 회로를 연결합니다.

시트 조정: 슬라이드 레일 끝에 있는 리미트 스위치는 스윙 암을 통해 시트의 극단적인 위치를 감지하여 모터 과부하를 방지합니다.

마이크로 스위치 사양

스위치 기술 특성:
목	기술적인 매개변수		값
1	전기 등급		5(2)A 125V/250VAC 10(3)125V/250VAC
2	접촉 저항		≤50mΩ 초기값
3	절연저항		≥100MΩ(500VDC)
4	유전체 전압	사이 연결되지 않은 터미널	500V/0.5mA/60S
		터미널 간 그리고 금속 프레임	1500V/0.5mA/60S
5	전기적 수명		≥10000 주기
6	기계적 수명		≥100000주기
7	작동 온도		-25~125℃
8	작동 주파수		전기: 15주기 기계적인: 60 주기
9	방진		진동 주파수: 10~55HZ; 진폭: 1.5mm; 세 방향: 1H
10	납땜 능력: 침수된 부분이 80% 이상 땜납으로 덮어야 한다		납땜온도 : 235±5℃ 침지 시간 : 2~3S
11	납땜 내열성		딥 납땜 : 260±5℃ 5±1S 수동 납땜 : 300±5℃ 2~3S
12	안전 승인		UL, CSA, VDE, ENEC, CE
13	테스트 조건		주위 온도 : 20±5℃ 상대습도 : 65±5%RH 공기압 : 86~106KPa
