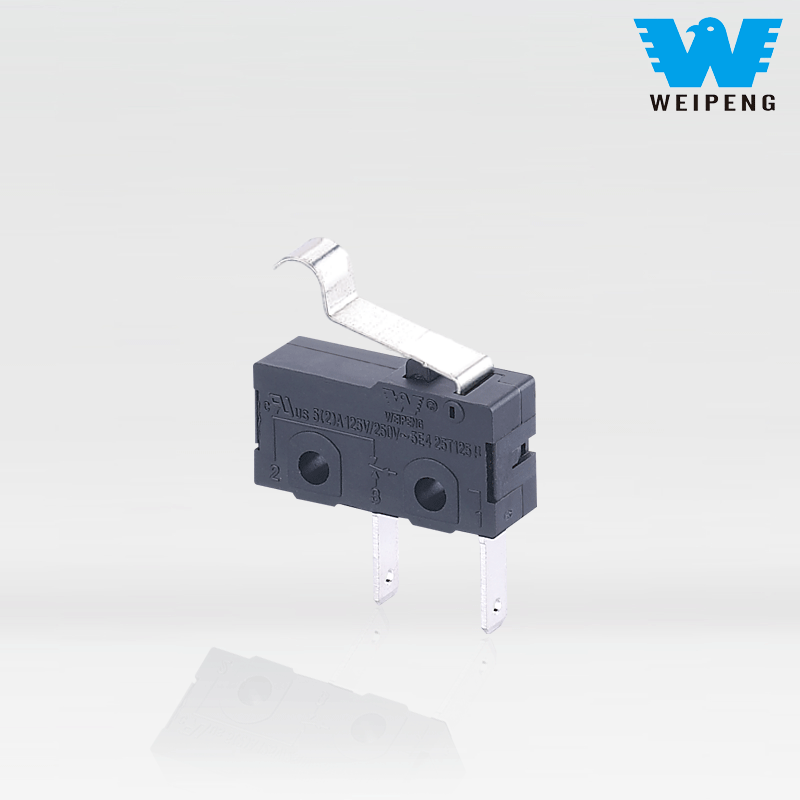

가스레인지 및 고성능 블렌더용 소형 방진 마이크로 스위치

가스레인지 및 고성능 믹서기용 소형 방진 마이크로 스위치는 핵심 표준화와 맞춤화의 집약성을 구현한 동다웨이펭의 대표 제품입니다. 제조사 및 도매업체로서 자체 공장에서 생산하는 내구성이 뛰어난 스마트 가전 리셋 스위치의 핵심 설계 원칙은 '안정성, 신뢰성, 시나리오 호환성'입니다. 등급: 5A 250VAC 온도 범위: -40°C~+125°C IP 코드: IP40 차원: 19.8*10.6*6.4mm 승인 : UL, ENEC, CSA, CE, VDE

모델:HK-04G-LD-002

문의 보내기

제품 설명

WEIPENG®은 선도적인가스레인지 및 고성능 블렌더용 소형 방진 마이크로 스위치 제조업체, 공급업체 및 수출업체.

마이크로 스위치소개

작동 원리 및 구조적 특징

HK-04G-L은 정밀 스프링 플레이트를 핵심 내부 구조로 하는 스냅액션 메커니즘을 사용합니다.

주요 이점:스위치의 액추에이터 레버에 외력이 천천히 가해지더라도 이동 중 특정 임계 지점에서 내부 스프링 플레이트가 갑자기 뒤집어져 접점이 매우 빠른 속도로 작동하거나 끊어지게 됩니다. 이 메커니즘은 아크 형성 시간을 크게 줄이고 접점을 효과적으로 보호하며 스위치의 긴 수명과 높은 신뢰성을 보장합니다.

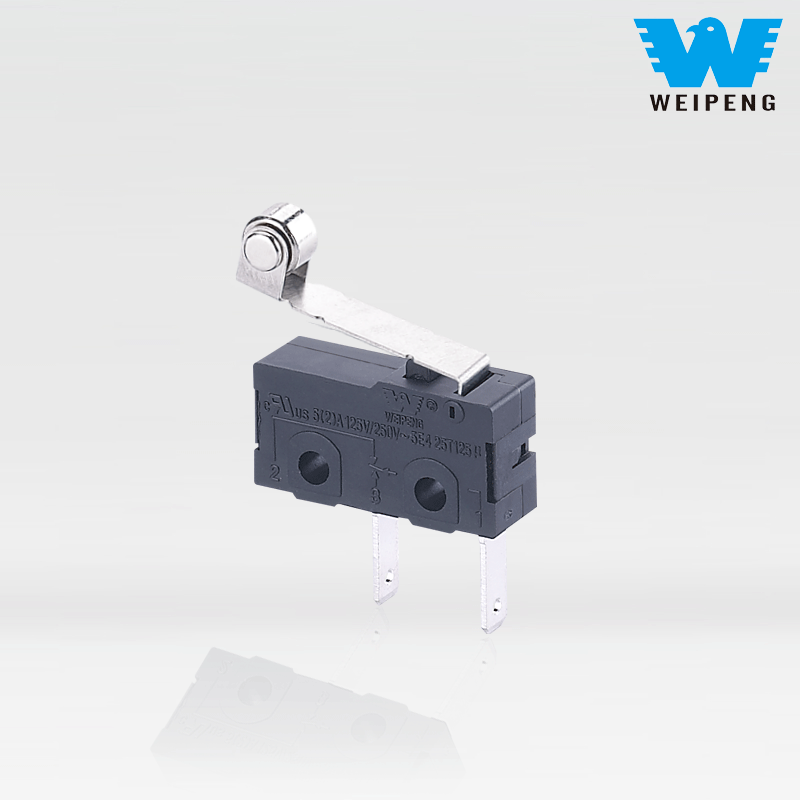

액추에이터 유형: HK-04G-L 시리즈는 다양한 액추에이터를 제공하며 가장 일반적인 것은 움직이는 부품을 감지하고 마찰을 효과적으로 줄이는 데 적합한 롤러 레버 유형(예: HK-04G-LZ)입니다.

단자 유형: 납땜용 납땜 단자와 PCB 보드에 직접 삽입하기 위한 PCB 단자가 있으며 조립 공정에 따라 선택할 수 있습니다.

사용 환경: 스위치의 작동부에 기름을 바르지 마십시오. 먼지가 쌓이거나 접촉 불량이 발생할 수 있습니다. 먼지나 습기가 많은 환경에서는 보호 등급(예: IP67)이 더 높은 밀폐형 스위치를 선택하십시오.

설치: 스위치를 평평한 표면에 설치하고 와셔를 사용하여 균일하게 고정하여 내부 작동 정확도에 영향을 줄 수 있는 하우징의 변형을 방지합니다.

마이크로 스위치애플리케이션

마이크로 스위치는 널리 사용되고 성능이 안정적이며 주로 다음 분야에 적용됩니다.

- 가전제품 : 냉장고 조명, 전자레인지 도어락, 세탁기 뚜껑 스위치, 토스터 타이머.

- 산업장비 : 컨베이어 벨트, 기계, 제어반 등에 적합한 대형 모델(방진, 방습)

- 자동차 분야: 앞유리 와이퍼, 도어 열림 표시기 - 진동과 극한의 온도를 견딜 수 있습니다.

- 전자 장치: 리모콘 및 게임 컨트롤러용 소형 스위치(반응성이 뛰어나고 오래 지속됨).

마이크로 스위치 사양

스위치 기술 특성:
목	기술적인 매개변수		값
1	전기 등급		5(2)A 125V/250VAC 10(3)125V/250VAC
2	접촉저항		≤50mΩ 초기값
3	절연저항		≥100MΩ(500VDC)
4	유전체 전압	사이 연결되지 않은 터미널	500V/0.5mA/60S
		터미널 간 그리고 금속 프레임	1500V/0.5mA/60S
5	전기적 수명		≥10000 주기
6	기계적 수명		≥100000주기
7	작동 온도		-25~125℃
8	작동 주파수		전기: 15주기 기계적인: 60 주기
9	방진		진동 주파수: 10~55HZ; 진폭: 1.5mm; 세 방향: 1H
10	납땜 능력: 침수된 부분이 80% 이상 땜납으로 덮어야 한다		납땜온도 : 235±5℃ 침지 시간 : 2~3S
11	납땜 내열성		딥 납땜 : 260±5℃ 5±1S 수동 납땜 : 300±5℃ 2~3S
12	안전 승인		UL, CSA, VDE, ENEC, CE
13	테스트 조건		주변 온도 : 20±5℃ 상대습도 : 65±5%RH 공기압 : 86~106KPa
